Impianti di Depurazione SBR (Sequencing Batch Reactor)
Tabelle e dimensioni.
Descrizione Impianto.
Gli Impianti di Depurazione SBR (Sequencing Batch Reactor) GAZEBO sono realizzati con gli innovativi “FRC Gazebo System” o “SCC Gazebo System” e rinforzati con costoloni verticali e puntoni/tiranti interni in ACCIAIO INOX AISI 304.
L’impianto è composto da una o più vasche tra loro collegate, complete dei comparti interni per la sgrossatura/sedimentazione primaria, accumulo/omogeneizzazione, ossidazione biologica e sedimentazione secondaria in cui il processo di depurazione avviene secondo cicli di funzionamento che si susseguono uno dopo l’altro e ripetuti più volte al giorno (regolarmente 4 volte).
Ciclo Tecnologico
La tecnologia SBR (Sequencing Batch Reactor) è una variante applicativa degli impianti a fanghi attivi in cui il flusso è discontinuo con fasi sequenziali opportunamente programmate.
Il reattore SBR si differenzia dagli impianti tradizionali in continuo perché le due principali funzioni del processo a fanghi attivi, ossidazione biologica e sedimentazione finale, avvengono nello stesso comparto.
Il processo di trattamento, programmato con centralina di comando, prevede 4 cicli di 6 ore secondo le seguenti fasi:
- alimentare,
- areare (a intermittenza),
- sedimentare,
- estrarre l‘acqua depurata,
- estrarre fango in eccesso.

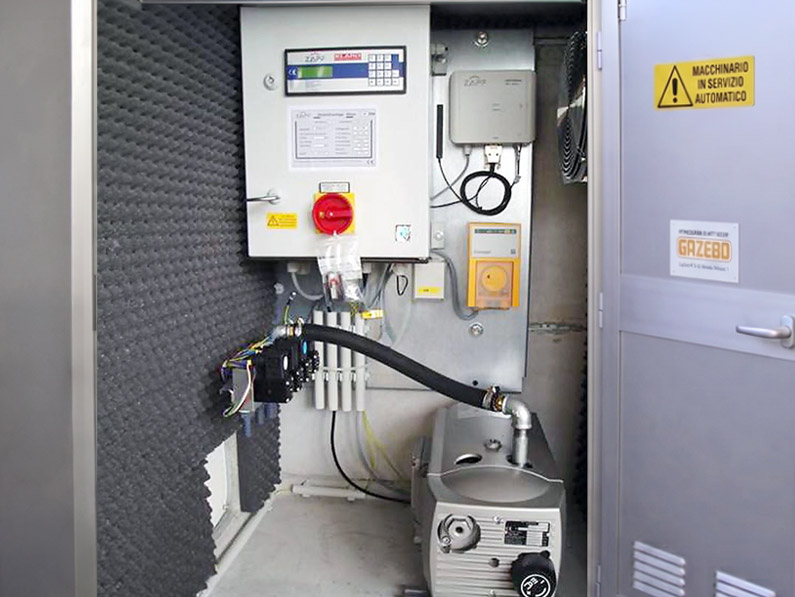

Tutte le componenti meccaniche ed elettriche dell’impianto sono installate in un armadio apparecchiature. L’armadio contiene sia l’unità di comando sia tutti gli elementi meccanici necessari.
La potenzialità di trattamento dei depuratori SBR varia da 6 fino ad oltre 400 abitanti equivalenti.
Con la stessa tecnica si possono realizzare depuratori di capacità anche maggiore.
Vantaggi
Il sistema proposto permette di avere i seguenti vantaggi:
- assenza componenti meccanici a contatto con acque reflue,
- assenza pompe a contatto con acque reflue,
- assenza elettricità a contatto con acque reflue,
- elevata affidabilità e durata nel tempo,
- funzionamento a bassissimo consumo energetico,
- buon rendimento depurativo,
- semplicità di gestione e costi ridotti di manutenzione,
- tecnologia comprovata.
Dotazioni standard
L’impianto è corredato di tutte le opere elettromeccaniche e le carpenterie necessarie a realizzare i singoli comparti di trattamento quali:
- manicotti in PVC per ingresso e scarico,
- deflettori,
- setti interni in c.a.,
- air-lift per la movimentazione dei liquami,
- soffiante a basso livello di rumore per la produzione dell’aria compressa,
- gruppo valvole,
- diffusori a disco con membrana in EPDM,
- unità di comando a microprocessore.
Accessori.
- rivestimenti specifici superfici interne ed esterne vasche,
- coperture pedonali/carrabili,
- chiusini in ghisa sferoidale.
Campi d’impiego.
Piccole comunità urbane e rurali, aziende artigiane e commerciali, residenze unifamiliari, campeggi, villaggi turistici, alberghi, centri commerciali.
