Sedimentatori Fanghi tipo Dortmund
Tabelle e dimensioni.
Descrizione Impianto.
I Sedimentatori Fanghi tipo Dortmund, utilizzati in particolar modo per la sedimentazione finale di fanghi provenienti da processi di trattamento biologico e chimico-fisico, costituiscono un trattamento fisico di chiarificazione dell’effluente e di ispessimento dei fanghi.

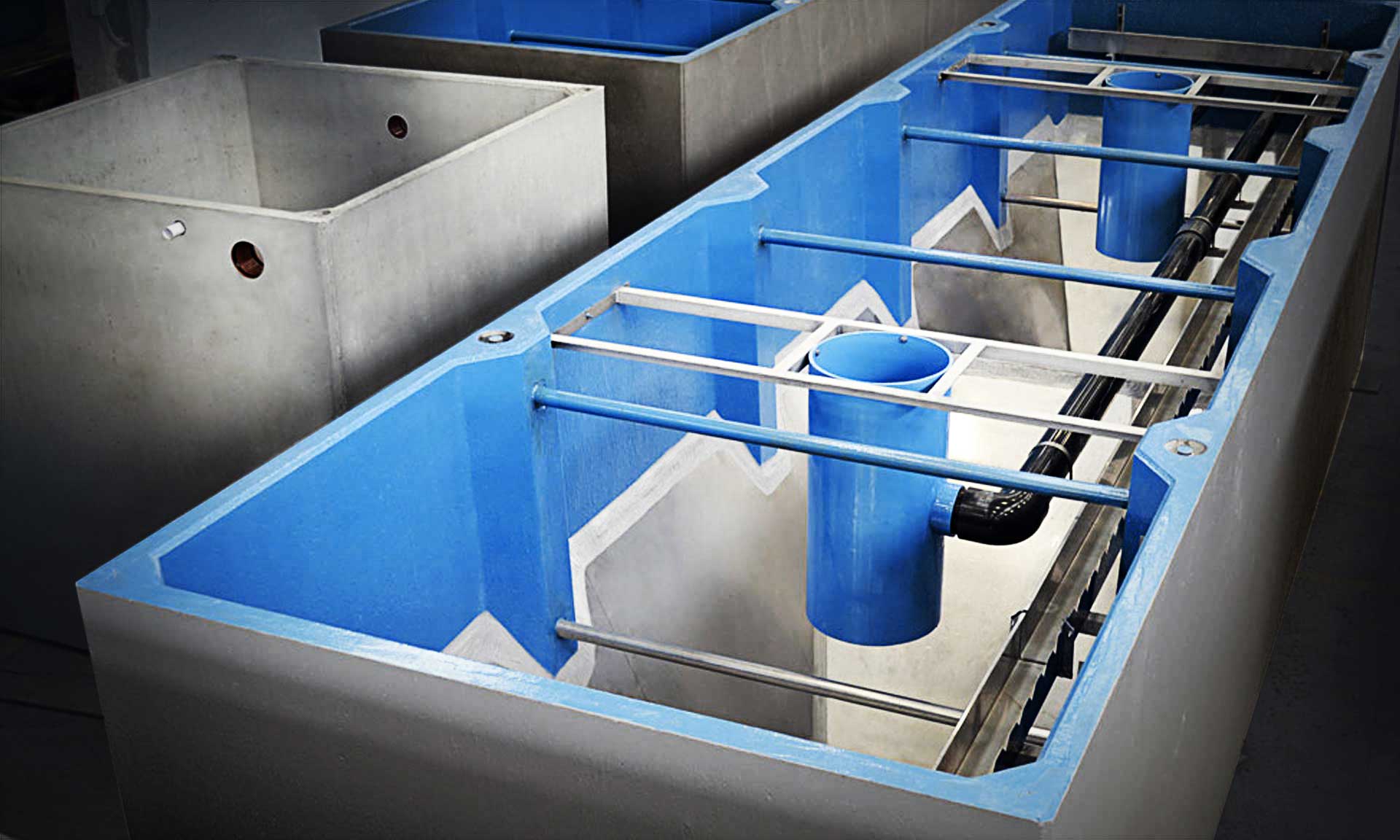

L’impianto si presenta con tramoggia di fondo a pianta quadrata/rettangolare, con forma tronco-piramidale e inclinazione delle pareti superiore a 50° per la raccolta del fango sedimentato.
Il funzionamento consiste nel fenomeno di continuo appesantimento dei fanghi che si genera nel movimento iniziale diretto verso il basso e raggiunge il massimo nella zona sottostante al deflettore (tramoggia di fondo).
Nella versione “ispessitore” per fanghi biologici, la vasca è munita di tubazioni interne e tronchetti flangiati in acciaio INOX AISI 304 per estrazione fango dal fondo della tramoggia.
I Sedimentatori Fanghi tipo Dortmund sono realizzati con gli innovativi “FRC Gazebo System” o “SCC Gazebo System”.
Dotazioni standard
I Sedimentatori Fanghi tipo Dortmund Gazebo sono dotati di:
- manicotti per collegamento tubazioni ingresso e scarico,
- lastre inclinate in C.A. per realizzazione sezione tronco-piramidale di sedimentazione,
- tubazioni di alimentazione,
- cilindri deflettori centrali in PVC,
- canaletta periferica di sfioro in acciaio INOX AISI 304 con relativi profili Thompson e paraschiuma.
Accessori.
- rivestimenti specifici per le superfici interne ed esterne della vasca,
- coperture pedonali/carrabili,
- chiusini in ghisa sferoidale/lamiera zincata/acciaio INOX,
- predisposizioni per installazione in presenza di falda acquifera sotterranea.
Campi d’impiego.
Insediamenti residenziali e produttivi, allevamenti, macelli, insediamenti turistici, Enti Pubblici.
